3.4.3. Plan du point de prise

3. 4. 3. Plan du point de prise

Après avoir marqué un objet ou un groupe, huit points d’accrochage apparaissent dans les coins et les côtés du bloc . Dans le cas du marquage de plusieurs objets, les points de préhension représentent la limite des objets marqués, le plus petit corps possible dans lequel tous les éléments sélectionnés sont contenus. En perspective, huit points d’accrochage entourent la paroi de l’objet la plus perpendiculaire au plan de l’écran. Les points de prise indiquent le plan dans lequel la position ou la dimension de l’objet changera. Si nous voulons changer ce plan, nous devons faire pivoter la scène 3.1. Projection pour que le mur souhaité soit le mieux visible (le plus perpendiculaire au plan de l’écran). Les points d’accrochage seront automatiquement repositionnés pour permettre la modification de l’objet.

Dans les vues rectangulaires (plan d’étage et murs individuels), un plan de points de préhension est toujours disponible, qui est donné par la direction de la vue.

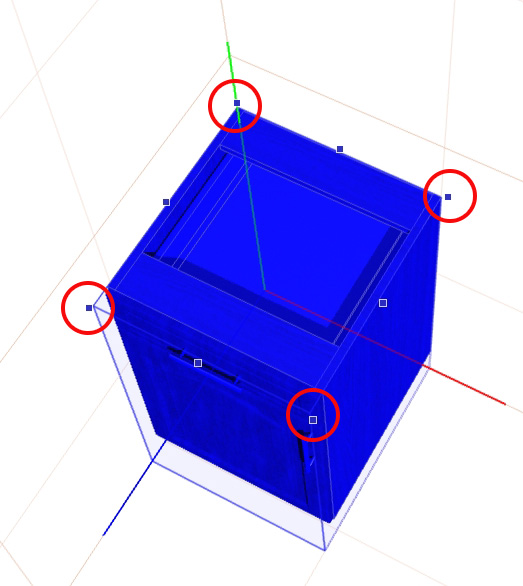

le plan des points de préhension dans l’axe xy

le plan des points de préhension dans l’axe xz
