3. 4. 6. Alignement
Lors de la construction de meubles ou de l’aménagement intérieur, nous sommes souvent contraints d’aligner des éléments (ou plusieurs éléments) ensemble. L’alignement d’un élément sur un bord (au centre) est rendu possible par la commande Aligner décrite dans la Section 4.3.11. Aligner. L’accrochage, ou accrochage d’éléments ensemble, est une manière beaucoup plus intuitive d’aligner des éléments, où il n’est pas nécessaire de marquer l’élément sur lequel vous voulez aligner l’élément précédemment marqué.

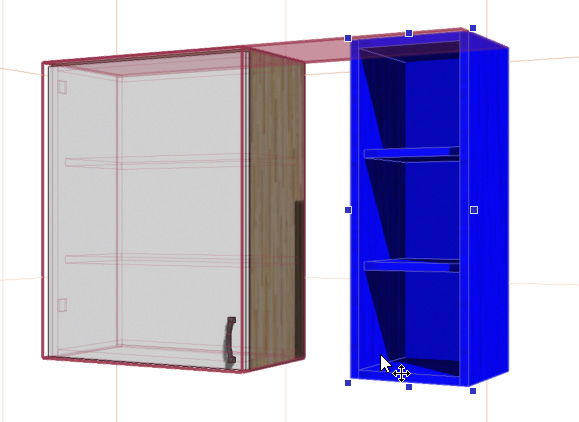

L’activation est activée avec la touche ALT . Après avoir sélectionné l’élément, tout en déplaçant l’élément en faisant glisser la souris, appuyez sur la touche ALT. La touche ALT fait apparaître des zones d’accrochage rouges sur les bords (centre) des objets environnants auxquels la fonction sélectionnée s’accroche automatiquement. Les surfaces d’attache rouges sont automatiquement activées en fonction du sens de déplacement de l’élément et sont perpendiculaires au plan courant des points de préhension – 3.4.3. Plan du point de prise.
accrochage
La commande d’accrochage automatique est disponible dans tous les modes de projection de pièce, y compris la perspective. La liaison des éléments n’est pas limitée uniquement aux bords des éléments environnants dans le plan des surfaces de fixation, mais également aux centres des éléments environnants. L’ activation des surfaces de fixation aux centres des éléments environnants est effectuée par une combinaison des ALT + C touches .
ALT + Ctrl active l’accrochage aux objets qui se trouvent à l’intérieur du groupe. La combinaison ALT + Ctrl + C active l’accrochage au centre des objets qui se trouvent à l’intérieur du groupe.
La méthode d’alignement des objets à l’aide de cette commande désactive la détection des collisions avec les objets environnants, 3.4.5. Détection de collision.
